Zhejiang Hertz Electric Co., Ltd., ki te fonde an 2014, se gwo teknoloji antrepriz ki espesyalize nan devlopman, fabrike, lavant, ak sèvis apre-lavant, k ap sèvi manifaktirè ekipman mwayen ak-wo fen ak entegratè sistèm automatisation endistriyèl. Repoze sou ekipman pwodiksyon-wo kalite ak pwosesis tès solid, nou pral bay kliyan ak pwodwi tankou ba-vòltaj ak mwayen vòltaj varyateur, demaraj mou ak sistèm kontwòl servo ak solisyon nan endistri ki gen rapò. Konpayi an defann konsèp "bay itilizatè yo pi bon pwodwi ak sèvis" pou sèvi chak kliyan. Kounye a, li se sitou itilize pou metaliji, endistri chimik, fè papye, machin ak lòt endistri yo.
Poukisa Chwazi Nou
Ekip pwofesyonèl
Ekip ekspè nou an gen anpil ane eksperyans nan endistri a, epi nou bay kliyan nou yo sipò ak konsèy ki nesesè yo.
Pwodwi-wo kalite
Pwodwi nou yo fabrike nan estanda ki pi wo yo lè l sèvi avèk sèlman pi bon materyèl yo. Nou asire ke pwodwi nou yo serye, san danje epi ki dire lontan.
Sèvis sou entènèt 24H
Liy dirèk 400 la louvri 24 èdtan pa jou. Faks, imèl, QQ, ak telefòn yo tout-wonn ak milti-chanèl aksepte pwoblèm kliyan. Pèsonèl teknik yo 24 èdtan pa jou pou reponn pwoblèm kliyan yo.
Yon sèl-stop solisyon
Bay sipò teknik nan tout pwosesis la nan enspeksyon, enstalasyon, komisyonin, akseptasyon, tès akseptasyon pèfòmans, operasyon, antretyen ak lòt konsèy teknik korespondan ak fòmasyon teknik ki gen rapò ak pwodwi kontra nan yon fason apwopriye.

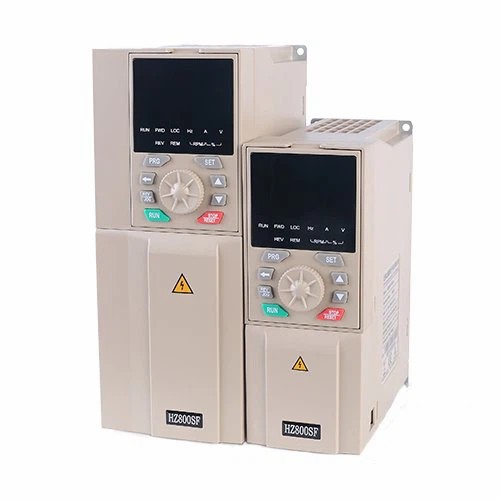

Kondwi Frekans Varyab nou an (VFD), ki fèt pou kontwòl motè presi, se yon solisyon versatile ki vize pou amelyore efikasite enèji ak pèfòmans operasyonèl.
Kondwi varyateur la pèmèt kontwòl egzak sou vitès motè a, sa ki lakòz konsomasyon enèji redwi ak pi ba depans fonksyònman, sa ki fè li yon chwa zanmitay anviwònman an pou biznis yo.
Kondwi frekans pou motè twa faz
Materyèl kalite siperyè ak teknoloji premye klas. Fonksyon pwisan, transmisyon kontinyèlman varyab. Aparans regilye, ti ak bèl. Operasyon pratik ak ekspozisyon dijital entwisyon.
Sa a se kalite VFD souvan itilize nan anviwònman rezidansyèl ak ti komèsyal, kòm li se adapte nan motè ki opere sou pouvwa 120V epi yo pa mande pou nivo segondè nan pwodiksyon pouvwa.
Nou bay chak segman sèl 220V ak twa segman 220V opinyon. Lè yo itilize pou yon sèl faz, chak lòt segman ka itilize kòm yon liy rezèv.
Itilize nan aparèy konvèsyon frekans, trennen sistèm èkondisyone nan ponp refrijerasyon, ponp dlo frèt, fanatik se yon teknoloji ekonomize pouvwa trè bon.
3.7KW Kondwi Frekans Varyab. Sa a se yon motè 24V 150W brushless DC ak yon bride 90x90mm. Bwat bwat ang dwat 10:1 keyway 10:1 pote vitès ak koupl a 300.
5.5KW Kondwi Frekans Varyab. Sa a se yon motè DC 24V 150W brushless ak yon bride 90x90mm. Bati-an 5:1 SPUR bwat la pote vitès ak koupl nan 600rpm ak 1.95Nm (276.14.
Konvètisè frekans se yon machin fòs AC ki konvèti elektrisite bay nan diferan frekans. Nan fen ane 1980 yo, Lachin te kòmanse itilize konvètisè frekans.
Ki sa ki VFD Kondwi Frekans Varyab
Yon VFD oswa kondwi frekans varyab se yon aparèy elektwonik ki itilize pou kontwole yon motè endiksyon AC oswa motè synchrone. Yon VFD kontwole koupl la, vitès, ak direksyon motè a, san pwoblèm kòmanse ak akselere motè a nan vitès la vle nan yon vitès akselerasyon kontwole. Se ralantisman kontwole tou, epi frenaj disponib kòm yon opsyon. VFD yo pèmèt ou sèvi ak yon sèl motè pou yon varyete de pwosesis ak kondisyon ki ka mande pou diferan vitès.
Benefis VFD Varyab Frekans Drive
Ranfòse Enèji Efikasite
Pami benefis ki pi konvenkan nan VFD yo se kapasite remakab yo pou amelyore efikasite enèji, ki, an vire, taye desann depans enèji. Motè tipikman konstitye yon pòsyon sibstansyèl nan konsomasyon enèji, patikilyèman nan konfigirasyon endistriyèl. VFD yo vin pote sekou a lè yo gouvène vitès motè avèk ladrès, sitou lè motè a pa bezwen pouvwa plen gaz oswa yon vitès ki konsistan.
Voltage Sag Mitigasyon
Sags vòltaj, karakterize pa gout vòltaj pasajè, souvan move anviwònman endistriyèl, souvan ki rive pandan aktivasyon an nan gwo liy motè AC. Sags sa yo ka prejidis ekipman delika tankou òdinatè ak detèktè. VFD yo kontourne pwoblèm sa a lè yo kòmanse motè a nan zewo vòltaj ak piti piti ogmante li soti nan la.
Kontwole Kouran Demaraj
VFD yo ofri yon lòt plim nan bouchon yo lè yo jere efektivman kouran demaraj la. Yo posede kapasite pou kòmanse motè a zewo vòltaj ak frekans, ki pa sèlman minimize mete ak chire sou motè, men tou pwolonje lavi operasyonèl yo, diminye bezwen pou antretyen ak reparasyon souvan.
Ekipman pwoteksyon
Yon lòt aspè remakab nan VFD yo se kapasite yo nan adapte ak limite koupl, asire ke motè pa riske pi lwen pase limit koupl ki an sekirite yo. Mezi pwoaktif sa a pwoteje machin ak ekipman, anpeche domaj epi evite dezòd potansyèl pwodiksyon an.
Kontwòl Pwosesis Precision
Nan domèn fabrikasyon endistriyèl, VFD yo pwouve anpil valè pou optimize pwosesis pwodiksyon yo lè yo pèmèt kontwòl amann sou vitès motè yo. VFD yo ka pwograme pou yo kouri motè nan vitès ideyal oswa kanpe nan pozisyon predefini, depase lòt metòd kontwòl motè nan presizyon. Anplis, anpil VFD yo ka kontwole adistans, ofri fleksibilite ogmante.
Rediksyon bri
Pandan ke yo pa objektif prensipal yo, VFD yo fè sèvis pou diminye nivo bri anbyen lè yo opere motè nan pi ba vitès. Karakteristik sa a se patikilyèman avantaje nan anviwònman endistriyèl kote bese nivo bri anbyen kontribye nan amelyore kondisyon travay ak kominikasyon dous sou planche faktori a. Amelyorasyon ti men enpòtan sa a kreye yon anviwonman travay ki pi favorab.
VFD a travay lè li pran pouvwa AC nan frekans 60 Hz, konvèti li nan kouran dirèk (DC) nan yon kous redresman, epi voye li nan yon otobis DC pou filtre vòltaj la pi lwen. Lè sa a, pouvwa rive nan varyateur la ki kreye pulsasyon nan enèji DC ki fonksyone tankou AC aktyèl. Nati enpilsyon pwodiksyon an imite AC pouvwa ase pou kreye pwosesis endiksyon kòrèk ki nesesè pou vire rotor motè a.
Depi DC pi fasil pou kontwole nan vòltaj ak frekans, lè l sèvi avèk li olye pou yo vrè AC pouvwa pèmèt VFD a ajiste ekipman pou elektrik la sou vole. Yon seri de tranzistò, espesyalman pòtay izole, bipolè tranzistò (IGBT), bay kontwòl manyèl oswa otomatik sou pwodiksyon pouvwa a ak rezilta ponp EDDY pèfòmans lan. Pouvwa a fasil ogmante nan yon ponp boue anba chay lou ak Lè sa a, tonbe ankò apre yon blokaj pase oswa teksti an nan lisier oswa boue ke yo te ponpe chanje.
VFD varyab frekans kondwi karakteristik kle
Evalyasyon aktyèl kouri kontinyèl:Sa a se maksimòm RMS aktyèl kondwi a frekans varyab ka okipe san danje nan tout kondisyon fonksyònman nan yon tanperati anbyen fiks (anjeneral 40 [degre] C). Motè boul chaj kouran sinis yo dwe egal a oswa mwens pase evalyasyon sa a.
Surcharge aktyèl evalyasyon:Sa a se yon evalyasyon tan envès / aktyèl ki se maksimòm aktyèl kondwi a frekans varyab ka pwodwi pou yon ankadreman tan bay. Evalyasyon tipik yo se 110% a 150% surkouran pou 1 min, tou depann de manifakti a. Pi wo evalyasyon aktyèl yo ka jwenn pa oversizing kondwi a frekans varyab. Evalyasyon sa a trè enpòtan lè gwosè kondwi frekans varyab la pou kouran motè a bezwen pou koupl break-away.
Liy vòltaj:Menm jan ak nenpòt ki kontwolè motè, yo dwe espesifye yon vòltaj opere. Kondwi frekans varyab yo fèt pou opere nan kèk vòltaj nominal tankou 240VAC oswa 480VAC, ak yon varyasyon vòltaj akseptab plis oswa mwens 10%. Pifò motè demaraj pral opere pi lwen pase varyasyon 10% sa a, men kondui frekans varyab pa pral epi yo pral antre nan yon vwayaj pwoteksyon. Yon lekti vòltaj anrejistre nan devyasyon pouvwa liy trè rekòmande pou chak aplikasyon.
Kalite VFD Kondwi Frekans Varyab
Volts/Hertz (V/Hz) Kontwòl VFDs
Premyèman, nou gen VFD kontwòl Volts/Hertz (V/Hz). VFD sa yo kontwole frekans pouvwa a bay motè a. Yo senp men trè efikas, jwenn itilizasyon yo nan aplikasyon ki pi komen.
VFD kontwòl vektè sensorless
Apre sa, se VFD kontwòl vektè Sensorless yo. Sa yo pi avanse pase kondui V/Hz yo. Yo ka kenbe koupl konstan san yo pa itilize yon Capteur fidbak, ki fè yo apwopriye pou aplikasyon ki bezwen yon ti jan plis presizyon.
VFD kontwòl vektè flux
Anfen, nou gen Flux Vector Control VFD. Sa yo se krèm nan rekòt la lè li rive kontwòl presizyon. Yo bay kontwòl egzat ak rapid nan vitès motè ak koupl, ideyal pou aplikasyon konplèks ak mande.
Aplikasyon VFD Frekans Varyab Drive
Sistèm filtraj pisin
VFD yo ka itilize nan sistèm filtraj pisin andedan kay la pou ogmante pwòpte. VFD yo itilize nan sistèm filtraj pisin andedan kay la ka ede diminye konsomasyon elektrisite lè yo fasil varye volim dlo a jan sa nesesè. 40% pouvwa pisin yo itilize pou filtre dlo a. Yon ponp ki sèvi ak yon VFD ka ede nan resiklaj dlo a lè li antre nan sistèm filtraj la.
Ponp rapèl presyon
Komèsyal oswa gwo bilding tankou otèl bezwen ase presyon dlo wo pou rive nan tout inite yo, ki gen ladan twalèt ak douch, lè l sèvi avèk yon ponp rapèl presyon. VFD yo kapab yon pi bon altènatif pou tiyo kontwòl presyon paske yo gen pi bon ekonomi enèji epi elimine depans antretyen yo.
Sistèm HVAC
VFD yo te itilize nan sistèm HVAC pou dè dekad. Tradisyonèlman yo te itilize pou modulation kapasite, men nan dènye ane yo yo te itilize tou pou balanse fanatik ak ponp, siveyans ekipman, ak koupe itilizasyon enèji ekipman nan kondisyon chaj pik. VFD yo ka ede redwi mete eleman nan sistèm HVAC, paske yo bezwen mwens enèji pou kòmanse yon motè, kidonk diminye estrès eleman yo.
Faktori
Nan endistri manifakti, VFD yo itilize nan senti CONVEYOR, extruders, ak divès kalite machin pou bay kontwòl egzak sou vitès ak koupl. Sa a amelyore kalite pwodiksyon, diminye mete sou pati mekanik, ak ogmante efikasite enèji.
Tretman dlo ak dlo ize
VFD yo enpòtan anpil nan kontwole vitès ponp nan dlo ak izin tretman dlo ize. Yo ede kontwole koule dlo ak presyon, optimize itilizasyon enèji, epi redwi estrès mekanik sou ponp yo pandan demaraj ak operasyon.
Agrikilti
Nan aplikasyon agrikòl, VFD yo itilize nan sistèm irigasyon, seche grenn jaden, ak sistèm vantilasyon nan etab ak sèr. Lè yo kontwole vitès motè yo, VFD yo optimize dlo ak lè koule, diminye konsomasyon enèji, ak amelyore lavi ekipman yo.
Konpozan nan VFD Varyab Frekans Drive
Konvètè
Konvètisè a, oswa redresman opinyon AC, ede konvèti vòltaj AC a nan yon vòltaj DC. Konvètisè a konpoze de dyod miltip ki konekte paralèl youn ak lòt epi sèlman pèmèt aktyèl la vwayaje nan yon direksyon. Se elektrisite ki ap koule nan konvètisè a sikile nan jiskaske li transfòme nan yon vòltaj DC ki graj.
DC Lyen
DC Link se yon seksyon filtraj ki fòme ak induktè filtre ak kondansateur. Objektif DC Link se pou lise vòltaj DC rippled ki te jwenn soti nan kous redresman an nan etap anvan an. Se pwodiksyon an filtre Lè sa a, nouri nan opinyon an nan varyateur la.
envèstè
Objektif varyateur la se konvèti pwodiksyon an nan lyen an DC, ki se vòltaj la filtre DC, tounen nan AC. Yo itilize varyateur la pou kontwole vòltaj varyab, pwodiksyon frekans varyab nan motè a. Inverter a konpoze de switch IGBT ki konekte an pè pou kontwole koule elektrik la. Sa a anjeneral konekte ak yon kontwolè lojik ki pèmèt yon operatè koòdone ak ajiste vòltaj la nan motè a. Lè w kontwole chemen koule elektrik la ak modulasyon batman kè-lajè, AC vòltaj ka pwodui nan sous DC a.
Koòdone itilizatè
Pou reyalize pi bon itilizasyon pouvwa oswa ekonomize enèji, yo bezwen yon koòdone itilizatè pou konfigirasyon VFD la. Yon koòdone itilizatè se yon panèl kontwòl ki konekte VFD a, ki pèmèt pou antre itilizatè manyèl. Sa yo varye ant yon klavye ak ekran tactile LCD. Sistèm plus yo ofri Bluetooth sans panneaux kontwòl.
Lojik kontwòl
Lè sa a, anviwònman defini itilizatè a entèprete pa lojik kontwòl la. Li se lojisyèl ki nesesè pou VFD a kominike ak koòdone itilizatè a ak aparèy la fidbak sou motè a. Lojisyèl la anjeneral baze sou yon dyagram eta, ki swiv yon seri sekans anvan ou fini yon travay depi kòmansman jiska sispann. Sa a pèmèt VFD a konplètman otomatize.
Faktè pou konsidere lè w ap chwazi VFD Frekans Varyab Drive
Premye desizyon pou pran lè w ap chwazi yon VFD se asire w ke kondwi a ka okipe demann aktyèl motè yo. Tcheke plak motè a pou egzijans aktyèl chaj konplè a, apresa jwenn yon kondwi ki rated pou omwen kantite aktyèl la. Si w ap manje kondwi a ak yon sèl-faz pouvwa, asire w ke ou sèvi ak evalyasyon yo kondwi pou yon sèl-faz. Kondwi frekans varyab yo siyifikativman derated pou operasyon yon sèl-faz.
Yo ta dwe chwazi gwosè VFD a ki baze sou aktyèl motè maksimòm nan demann pik epi yo pa chwazi dapre puisans motè a. Konstan demaraj, kanpe ak chaj dinamik afekte elektwonik yo andedan VFD a pi plis pase efè yo genyen sou otobis elektrik lokal la ak yon demaraj motè plen vòltaj. Se poutèt sa, aktyèl demann pik yo ta dwe itilize.
Chwazi ant koupl varyab (VT) ak koupl konstan (CT) ak evalyasyon separe pou chak. Sèvi ak evalyasyon VT pou fanatik ak ponp oswa konsilte evalyasyon CT pou transporteurs ak kontwòl machin jeneral. Li enpòtan pou konnen kalite aplikasyon an paske espesifikasyon kondwi yo òganize kòmsadwa. Si ou pa fin sèten ki youn pou itilize li rekòmande pou ale ak CT.
Altitid kote w ap itilize VFD ou a tou gen yon efè sou refwadisman. Kòm altitid la ogmante, lè a vin mwens dans. Diminisyon sa a nan dansite lè diminye pwopriyete refwadisman lè a. Pifò VFD yo fèt pou opere a 100% kapasite nan altitid ki rive jiska 1000m. Si w nan yon altitid ki pi wo, kondwi a dwe gqo pou konpanse pou diminisyon nan refwadisman.
Ou vle frekans konpayi asirans ki pi ba motè ou ka okipe. Pifò nan tan an frekans konpayi asirans default ap travay byen, men si ou bezwen diminye bri a tande, dissipation chalè a oswa konsomasyon pouvwa a, Lè sa a, asire w ke ou kapab modifye frekans nan konpayi asirans pou kondwi a.
Detèmine gwosè VFD kòrèk la enplike plizyè metòd kalkil pou asire VFD a ka okipe demann motè a. Fòmil debaz yo itilize a se: Gwosè VFD (kW)=Pouvwa Motè (kW) x Faktè Sèvis. Faktè sèvis la anjeneral varye ant 1.1 ak 1.5, kontablite pou ogmantasyon chaj inatandi ak asire fyab. Pa egzanp, si ou gen yon motè ki bay 10 kW epi ou chwazi yon faktè sèvis 1.2, gwosè VFD obligatwa a ta dwe omwen 12 kW. Sa a asire VFD a ka okipe pik okazyonèl nan chaj san yo pa surchof oswa echwe.
Anplis de sa, li enpòtan pou verifye si evalyasyon aktyèl VFD a matche ak anpè plen chaj motè a (FLA). Sa a enplike nan tcheke plak motè a pou FLA li yo epi asire VFD a ka bay kouran sa a nan tout kondisyon opere. Kalkil ki pi avanse ta ka konsidere faktè tankou distòsyon Harmony, ki ka afekte tou de ekipman pou pouvwa a ak motè a. Harmonik yo patikilyèman enpòtan nan enstalasyon gwo oswa sansib, kote yo ka mennen nan pwoblèm kalite pouvwa ak domaj ekipman.
Sèvi ak zouti manifakti espesifik oswa kalkilatris sou entènèt ka senplifye pwosesis sa a gwosè. Zouti sa yo pran an kont paramèt opinyon detaye tankou pouvwa motè, kalite chaj, ak kondisyon anviwònman an, bay rekòmandasyon pwepare. Apwòch sa a ede asire ke VFD chwazi a byen adapte ak aplikasyon espesifik la, amelyore efikasite ak fyab.
Ki jan yo kenbe kondwi VFD frekans varyab
Netwayaj regilye
Zòn endistriyèl ak komèsyal yo gen anpil pousyè nan lè a ak debri ki ta ka akimile sou yon VFD ak enpak negatif sou fonksyone li. Pou evite sa, kèlkeswa kalite chasi VFD a, yo dwe asire netwayaj regilye pou VFD. Lavabo chalè li yo ak fanatik yo dwe kenbe pwòp toujou. Netwayaj peryodik VFD yo ka fè nan eswiyan, netwayaj ak lè flite akimilasyon nan yo.
Antretyen Tanperati
Yon lòt konsèy enpòtan ki dwe swiv pou antretyen pi wo nan VFD yo se ke tanperati yo dwe konsève, kòm sa yo yo sitou itilize nan zòn kontra enfòmèl ant kote Spikes chalè yo se yon bagay komen. Sepandan, pou kenbe tanperati pi gwo yo, yo dwe asire sikilasyon lè apwopriye. Epitou, sistèm kontwòl tanperati yo dwe enstale.
Enspeksyon vizyèl regilye
Yon lòt apwòch aktif pou antretyen VFD yo se enspeksyon vizyèl regilye. Pèsonèl antretyen ki gen yon konesans debaz sou kontwolè sa yo dwe enspekte yo vizyèlman chak semèn pou idantifye nenpòt defo vizib. Gen kèk nan enspeksyon kle yo ki dwe gade apre yo enkli travay nan sistèm refwadisman zòn, câbles fib optik, koneksyon ak sikui ijans.
Anpeche pénétration imidite
Dlo ak elektrisite se pa yon konbinezon apwopriye nan nenpòt anviwònman endistriyèl epi li pa diferan ak kondui frekans yo varyab. VFD pa dwe antre an kontak ak imidite paske li pral inevitableman lakòz divès pwoblèm tankou echèk ekipman, konpòtman iregilye ak korozyon. Se poutèt sa, VFD yo dwe kenbe sèk.
Koneksyon entak
Next sou lis la nan konsèy antretyen VFD se ke ou dwe asire koneksyon sere. Koneksyon elektrik yo ta ka lage akòz vibrasyon yo konstan. Koneksyon ki lach pral lakòz operasyon inegal nan kontwolè a.
Faktori nou an
Zhejiang Hertz Electric Co, Ltd ki baze sou teknoloji pouvwa elektwonik, kondwi motè ak teknoloji kontwòl, ak konte sou ekipman pwodiksyon avanse ak pwosesis tès solid, nou bay kliyan konvètisè frekans ba-vòltaj ak mwayen-vòltaj, demaraj mou ak kontwòl servo. sistèm ak solisyon endistri ki gen rapò.
Sètifika
FAQ
Baj popilè: vfd varyab frekans kondwi, Lachin vfd varyab frekans kondwi manifaktirè, Swèd, faktori
